Jak przełożyć kilowaty z projektu na konkretne metry odwiertów w ziemi? Kilka praktycznych zasad pomaga bezpiecznie dobrać moc pompy ciepła i ilość sond gruntowych.

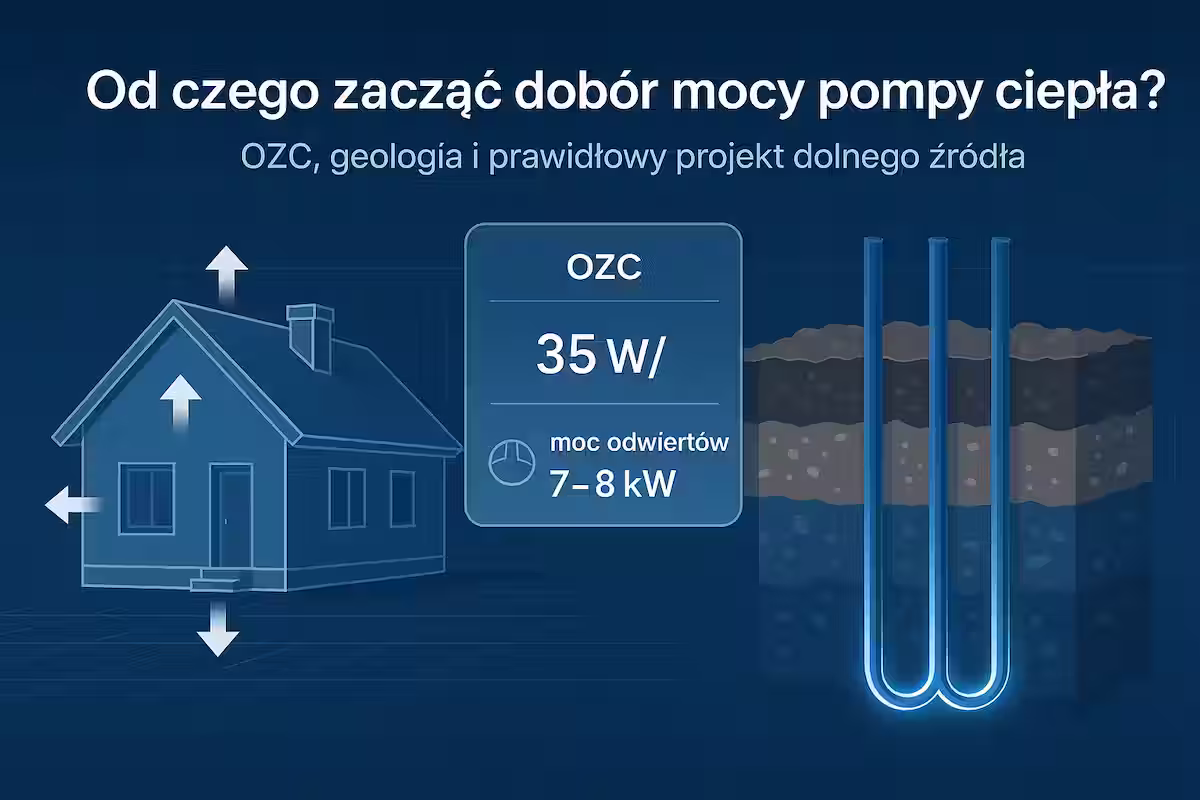

Od czego zacząć dobór mocy pompy ciepła

Od czego zacząć dobór mocy pompy ciepła? W praktyce pierwszym krokiem są obliczenia strat ciepła budynku (OZC), a nie zgadywanie „ile kW wystarczy” na podstawie metrażu czy mocy starego kotła. Projektant liczy, ile energii trzeba dostarczyć przy temperaturze obliczeniowej dla danej strefy klimatycznej, biorąc pod uwagę przegrody, wentylację, zyski wewnętrzne oraz rodzaj instalacji grzewczej. Dopiero z tych strat ciepła wyprowadzana jest moc gruntowej pompy ciepła, która ma pokryć standardowe zapotrzebowanie oraz szczytowe mrozy. Stabilna temperatura dolnego źródła ciepła sprawia, że w wielu przypadkach moc sprężarki może być nieco niższa niż w powietrznych pompach ciepła o podobnym zapotrzebowaniu. Inwestorzy najczęściej szukają informacji o takich tematach, jak gruntowa pompa ciepła, odwierty pod pompy ciepła, przewodność cieplna gruntu (lambda) czy dobór długości odwiertów – dlatego kluczowe jest patrzenie na cały układ przez pryzmat bilansu energetycznego, a nie samego „pudła” w kotłowni. Dobrą bazą do rozmów z wiertaczem i instalatorem jest komplet dokumentów technicznych, w tym aktualna dokumentacja geologiczna do pompy ciepła, dzięki której wiadomo, jakimi warstwami gruntu będzie przechodził wymiennik gruntowy pionowy i jakie parametry gruntu dla pompy ciepła można przyjąć do obliczeń. Jeśli założenia są jeszcze „robocze”, rozsądne jest szybkie skonsultowanie ich z zespołem Profivo, zanim ktoś zamówi konkretną moc urządzenia.

Straty ciepła budynku a moc gruntowej pompy ciepła

Straty ciepła budynku to w praktyce punkt odniesienia, a moc gruntowej pompy ciepła powinna je możliwie wiernie odzwierciedlać. Przy nowym, dobrze ocieplonym domu często spotyka się zapotrzebowanie rzędu 30–50 W/m², podczas gdy w starszych budynkach potrafi ono przekroczyć 70–90 W/m². Na tej podstawie oblicza się zapotrzebowanie szczytowe w kW i dobiera moc pompy ciepła tak, aby urządzenie nie było ani zbyt słabe, ani wyraźnie przewymiarowane. Przykład z terenu: dom jednorodzinny o powierzchni 150 m² i zapotrzebowaniu 50 W/m² daje ok. 7,5 kW strat ciepła. W wielu przypadkach dobiera się wówczas gruntową pompę ciepła o mocy w okolicach 7–8 kW, przy założeniu współpracy z grzałką elektryczną w kilku najzimniejszych dniach w roku. Dzięki stabilnej temperaturze gruntu współczynnik COP gruntowej pompy ciepła może utrzymywać się na wysokim poziomie, pod warunkiem że dolne źródło ciepła jest policzone uczciwie, a nie „na oko”. Na placu budowy łatwo zauważyć skutki błędnych decyzji – zbyt mała moc sprężarki to ciągła praca na wysokich obrotach i częste dogrzewanie grzałką, z kolei za duża moc to krótkie cykle pracy, mniej stabilna praca sprężarki oraz wysoki koszt inwestycyjny. Dlatego zanim rozpocznie się wiercenie pod pompę ciepła, warto przejrzeć np. materiał o odwiertach pod gruntową pompę ciepła i kosztach dolnego źródła, a następnie spokojnie ustalić z projektantem i ekipą, jaki poziom pokrycia strat ciepła przez pompę jest optymalny w danej sytuacji.

Jak policzyć długość i ilość odwiertów pod pompy ciepła

Jak policzyć długość i ilość odwiertów pod pompy ciepła w oparciu o moc dobraną w poprzednim kroku? Najpierw określa się wymaganą moc dolnego źródła, a następnie – na podstawie przewodności cieplnej gruntu (lambda) – szacuje, ile watów można bezpiecznie pobrać z jednego metra odwiertu. Dla domu o zapotrzebowaniu ok. 8 kW i korzystnych warunkach gruntowych (wilgotna glina, skała o dobrej przewodności) dobór długości odwiertów bywa rzędu około 200 metrów łącznie. To oznacza dwa odwierty o głębokości 100 m każdy albo np. trzy płytsze odwierty pionowe po 70 m – zależnie od dostępnej powierzchni, geologii i możliwości ustawienia wiertnicy. W polskich warunkach większość odwiertów pod pompy ciepła ma głębokość do 100 m, bo powyżej tej wartości dochodzą dodatkowe wymogi tj. nadzór geologiczny oraz Plan Ruchu Zakładu Górniczego. Praktyczne wskazówki dotyczące tego, jaka głębokość odwiertu jest realnie potrzebna, dobrze ilustruje tekst o głębokości odwiertu pod pompę ciepła, w którym pokazano, dlaczego nie zawsze „im głębiej, tym lepiej”.

Geologia parametry gruntu i układ odwiertów pionowych

Geologia i parametry gruntu wprost decydują o tym, jak wygląda układ odwiertów pionowych oraz jaki potencjał ma dolne źródło ciepła. Ten sam projekt mocy w warstwach dobrze nasyconych wodą zachowa się zupełnie inaczej niż w suchych piaskach czy spękanej skale. W gruntach o wysokiej przewodności cieplnej z jednego metra sondy geotermalnej można „wyciągnąć” więcej watów niż w słabszych warunkach, co przekłada się na mniejszą wymaganą głębokość odwiertów. W projekcie dolnego źródła uwzględnia się dane z dokumentacji geologicznej, map hydrogeologicznych oraz lokalnych doświadczeń z odwiertów geotermalnych w okolicy. Inne podejście przyjmuje się np. dla odwiertów w skałach, inne dla gliny, sypkich piasków czy piasków wodonośnych, a odwierty geotermalne w zabudowie jednorodzinnej mają zupełnie inną skalę niż instalacje dla hal czy zakładów przemysłowych. Dobrym przykładem jest opis dokumentacji geologicznej do pompy ciepła, gdzie krok po kroku pokazano, jakie informacje są potrzebne, aby zaprojektować wymiennik gruntowy pionowy zgodnie z przepisami. Układ odwiertów pionowych musi umożliwiać przepływ ciepła z otoczenia – zbyt gęste rozstawienie sond powoduje, że odwierty nawzajem się wychładzają. W praktyce często stosuje się rozstaw min.8 metrów między otworami (np. lub 8% długości sondy lecz nie mniej niż 6 metrów).

Bezpieczny zapas regeneracja gruntu i praca pompy ciepła

Bezpieczny zapas i poprawna regeneracja gruntu są kluczowe, żeby praca pompy ciepła była stabilna przez lata. Zbyt krótki odwiert pod sondę geotermalną zazwyczaj oznacza zbyt niską temperaturę glikolu w układzie, niż zakładano w obliczeniach, a to od razu widać na COP gruntowej pompy ciepła i rachunkach za prąd. Z kolei przesadny zapas długości odwiertu to niepotrzebnie wysoki koszt inwestycji, zbędne obciążanie pompy obiegowej oraz brak realnego zysku dla użytkownika. Projekt dolnego źródła zwykle zakłada niewielki, kilkunasto procentowy zapas mocy i długości sond, tak aby odwierty nie były „wyżyłowane” nawet w najzimniejsze dni. Regeneracja gruntu zależy też od tego, czy odwierty pod pompy ciepła zostały poprawnie wypełniony termocementem lub mieszanką żwirowo-bentonitową – lepszy kontakt sondy z gruntem oznacza stabilniejszą pracę całej instalacji. Szerzej omawia to porównanie metod wypełniania otworów w artykule o odwiertach pod gruntową pompę ciepła i praktyce wiertniczej. Jeżeli teren budzi wątpliwości – nietypowa geologia, mała działka, intensywne chłodzenie latem – dobrym krokiem bywa krótka konsultacja z zespołem Profivo, który na co dzień widzi, jak takie układy zachowują się po latach.
