W instalacjach gruntowych pomp ciepła często pojawia się pytanie: lepsza będzie studzienka rozdzielaczowa czy rozdzielacz zamontowany wewnątrz budynku? Oba rozwiązania działają tak samo, ale różnią się kosztami, montażem i wygodą obsługi.
Jak działa rozdzielacz w instalacji gruntowej pompy ciepła

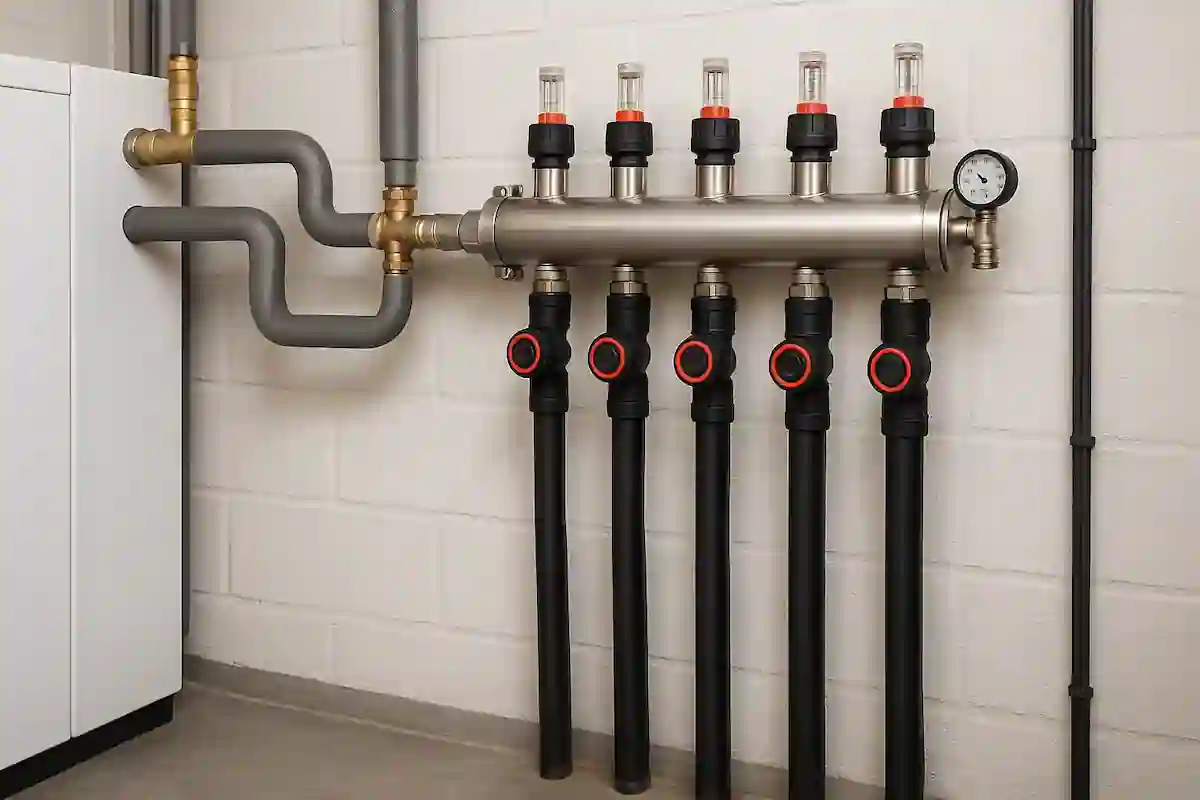

Rozdzielacz to serce dolnego źródła. Zbiera i rozprowadza czynnik roboczy (najczęściej glikol propylenowy lub etylenowy) do poszczególnych sond pionowych lub kolektorów. W klasycznych systemach montuje się go w pomieszczeniu technicznym, co ułatwia dostęp do zaworów, odpowietrzników i rotametrów. Rotametry pozwalają na precyzyjną regulację przepływu w każdej sondzie.
W praktyce nie są obowiązkowe, ale w większych instalacjach (powyżej 3 odwiertów) bardzo ułatwiają zrównoważenie obiegu i eliminują różnice w wydajności między poszczególnymi odwiertami – o tym, jak dobrać moc pompy ciepła i liczbę odwiertów do potrzeb budynku, przeczytasz w osobnym poradniku o doborze mocy i liczbie odwiertów. Rozdzielacz wewnętrzny jest łatwiejszy w konserwacji, ale wymaga doprowadzenia wszystkich przewodów z odwiertów do budynku. To oznacza więcej robót ziemnych i wyższy koszt rur.
Więcej o technologiach wykonywania odwiertów i ich wpływie na pracę całego układu znajdziesz w artykule
Studzienka rozdzielaczowa – ten sam cel, inne miejsce
Studzienka rozdzielaczowa działa dokładnie jak klasyczny rozdzielacz, lecz montuje się ją na zewnątrz budynku – najczęściej między odwiertami a domem. Jej zadaniem jest połączenie wszystkich pętli dolnego źródła i sprowadzenie do budynku tylko dwóch rur głównych zasilania i powrotu.
To rozwiązanie eliminuje konieczność prowadzenia wielu przewodów przez fundament, co ogranicza ryzyko nieszczelności i obniża koszt materiałów. Studzienki są szczelne, termoizolowane i dostępne w różnych konfiguracjach (z zaworami odcinającymi, z rotametrami lub bez). Ponieważ studzienka znajduje się pod ziemią, sam element rozdzielający nie zmienia tego, czy instalacja gruntowej pompy ciepła jest w ogóle widoczna na działce.
W praktyce montuje się je głównie tam, gdzie pomieszczenie techniczne jest małe, a liczba sond duża.
Rotametry – czy warto dopłacać?
Zawory z rotametrami nie są obowiązkowe, ale znacząco ułatwiają regulację i diagnostykę pracy sond pionowych. Dzięki nim można sprawdzić, czy wszystkie pętle pracują z jednakowym przepływem i czy układ jest prawidłowo zrównoważony hydraulicznie. W małych instalacjach o równej długości odwiertów i dobiegów (zazwyczaj 2–3 odwierty) można z nich zrezygnować – różnice w przepływach są wtedy minimalne i nie wpływają na wydajność pracy gruntowej pompy ciepła.
W większych systemach rotametry to już standard – pozwalają szybko wykryć zapowietrzenie, zator lub różnicę temperatur między pętlami, zanim wpłynie to na sprawność całego dolnego źródła, a w skrajnych przypadkach nawet na to, czy odwierty pod pompę ciepła mogą się wychłodzić.
Więcej o równoważeniu i projektowaniu układów gruntowych przeczytasz w artykule
o tym, jak głęboko wiercić pod pompę ciepła i jak dobierać parametry odwiertów.
Co wybrać – studzienkę czy rozdzielacz wewnętrzny?
Hydraulicznie oba rozwiązania działają tak samo. Różnią się jednak miejscem montażu, kosztami, estetyką i dostępnością serwisową.
Rozdzielacz wewnętrzny to klasyczne rozwiązanie, w którym wszystkie przewody z odwiertów są wprowadzone do pomieszczenia technicznego. Daje to łatwy dostęp do zaworów, rotametrów i odpowietrzników, co bardzo ułatwia serwis i regulację. Taki układ jest tańszy w wykonaniu i nie wymaga szczelnej obudowy pod ziemią.
Minusem jest jednak to, że do kotłowni wchodzi cały pakiet rur z odwiertów, co wymaga więcej miejsca i może być mniej estetyczne. Przy wysokim poziomie wód gruntowych trudniej też wykonać szczelne przejścia przez fundament, bo liczba rur i złączek jest większa.
Studzienka rozdzielaczowa działa w identyczny sposób, ale montuje się ją na zewnątrz budynku – najczęściej między odwiertami a ścianą fundamentową. W studzience łączy się wszystkie pętle dolnego źródła, a do budynku trafiają już tylko dwie rury główne: zasilanie i powrót. To ogromna zaleta estetyczna i techniczna, bo przejście przez fundament jest proste i łatwe do uszczelnienia – szczególnie na terenach o wysokich wodach gruntowych.
Minusem pozostaje wyższy koszt samej studzienki i utrudniony dostęp serwisowy, zwłaszcza zimą. Orientacyjną różnicę w cenie między obiema wersjami instalacji sprawdzisz w kalkulatorze kosztów gruntowej pompy ciepła.
Jeśli w budynku jest miejsce, rozdzielacz wewnętrzny pozostaje najbardziej ekonomicznym i praktycznym wyborem. Natomiast studzienka rozdzielaczowa to świetne rozwiązanie przy większej liczbie odwiertów lub w sytuacjach, gdy estetyka i szczelność przejścia przez fundament są priorytetem.
| Cecha | Rozdzielacz wewnętrzny | Studzienka rozdzielaczowa |
|---|---|---|
| Miejsce montażu | Pomieszczenie techniczne w budynku | Na zewnątrz, między odwiertami a fundamentem |
| Liczba rur wchodzących do budynku | Wszystkie przewody z odwiertów | Tylko dwie rury: zasilanie i powrót |
| Koszt wykonania | Niższy | Wyższy |
| Dostęp serwisowy | Łatwy, całoroczny | Utrudniony, zwłaszcza zimą |
| Przejście przez fundament | Trudniejsze do uszczelnienia przy wysokich wodach gruntowych | Proste i łatwe do uszczelnienia |
| Najlepsze zastosowanie | Gdy w budynku jest miejsce na pomieszczenie techniczne | Przy dużej liczbie odwiertów lub małym pomieszczeniu technicznym |
Montaż i regulacja – praktyczne wskazówki
Przed napełnieniem instalacji glikolem każdą pętlę należy odpowietrzyć.
Po uruchomieniu pompy ciepła wyreguluj przepływy zgodnie z projektem.
Regularnie kontroluj temperatury zasilania i powrotu – nierówności mogą oznaczać zapowietrzenie lub ubytek glikolu. Jeśli zastanawiasz się, ile takiej regularnej kontroli faktycznie wymaga cała instalacja, odpowiedź znajdziesz w tekście o tym, czy gruntowa pompa ciepła wymaga codziennej obsługi.
FAQ
Najczęstsze pytania
Czym różni się studzienka rozdzielaczowa od rozdzielacza wewnątrz budynku?
Oba rozwiązania działają hydraulicznie tak samo, bo łączą pętle dolnego źródła i rozprowadzają czynnik roboczy. Różnica polega na miejscu montażu – rozdzielacz wewnętrzny stoi w pomieszczeniu technicznym, a studzienka na zewnątrz, między odwiertami a budynkiem. Dzięki studzience do domu wchodzą tylko dwie rury – zasilanie i powrót – zamiast całego pakietu przewodów z odwiertów.
Czy rotametry przy rozdzielaczu są konieczne?
Nie są obowiązkowe, ale w instalacjach z więcej niż trzema odwiertami bardzo ułatwiają zrównoważenie przepływów i szybkie wykrycie zapowietrzenia czy zatoru w pętli. Przy mniejszych układach, zwykle 2-3 odwiertach o podobnej długości, różnice w przepływach są minimalne i można z nich zrezygnować bez wpływu na wydajność.
Kiedy lepiej wybrać studzienkę rozdzielaczową zamiast rozdzielacza w budynku?
Studzienka sprawdza się, gdy pomieszczenie techniczne jest małe, a liczba sond pionowych duża. To także lepszy wybór na terenach o wysokich wodach gruntowych, bo przejście przez fundament jest prostsze i łatwiejsze do uszczelnienia, gdy do budynku wchodzą tylko dwie rury zamiast wielu przewodów.
Jakie są wady studzienki rozdzielaczowej w porównaniu z rozdzielaczem wewnętrznym?
Studzienka kosztuje więcej niż standardowy rozdzielacz montowany w budynku, ponieważ wymaga szczelnej, termoizolowanej obudowy pod ziemią. Utrudniony bywa też dostęp serwisowy, szczególnie zimą, gdy element znajduje się na zewnątrz i pod ziemią.
Czy rozdzielacz wewnętrzny wymaga więcej prac ziemnych?
Tak jest w praktyce – rozdzielacz w budynku wymaga doprowadzenia wszystkich przewodów z odwiertów bezpośrednio do pomieszczenia technicznego, co oznacza więcej robót ziemnych i wyższy koszt rur. Z drugiej strony sam rozdzielacz jest tańszy w wykonaniu niż studzienka i nie potrzebuje szczelnej obudowy podziemnej.
